아두이노 NTC thermistor 온도측정기 만들기

NTC저항을 이용해 벌써 2번째 사용할곳이 생겼다

처음 사용했던곳은 보일러 배관 온도를 가지고 보일러 자동 온도 조절을 위해 사용했었고 ,
두번째는 LED 조명을 만드는데 있어 방열판 성능 시험을 위해 만들게되었다.

2년만에 다시 잡는 아두이노지만 기존에 했던 샘플 소스가 있어 빨리 만들 수 있었다.

준비물은 아래와 같다.

1. 아두이노 나노
2. NTC thermistor 10k
3. 10k 저항
4. i2c LCD 16x2
5. 브레드보드, 점퍼와이어

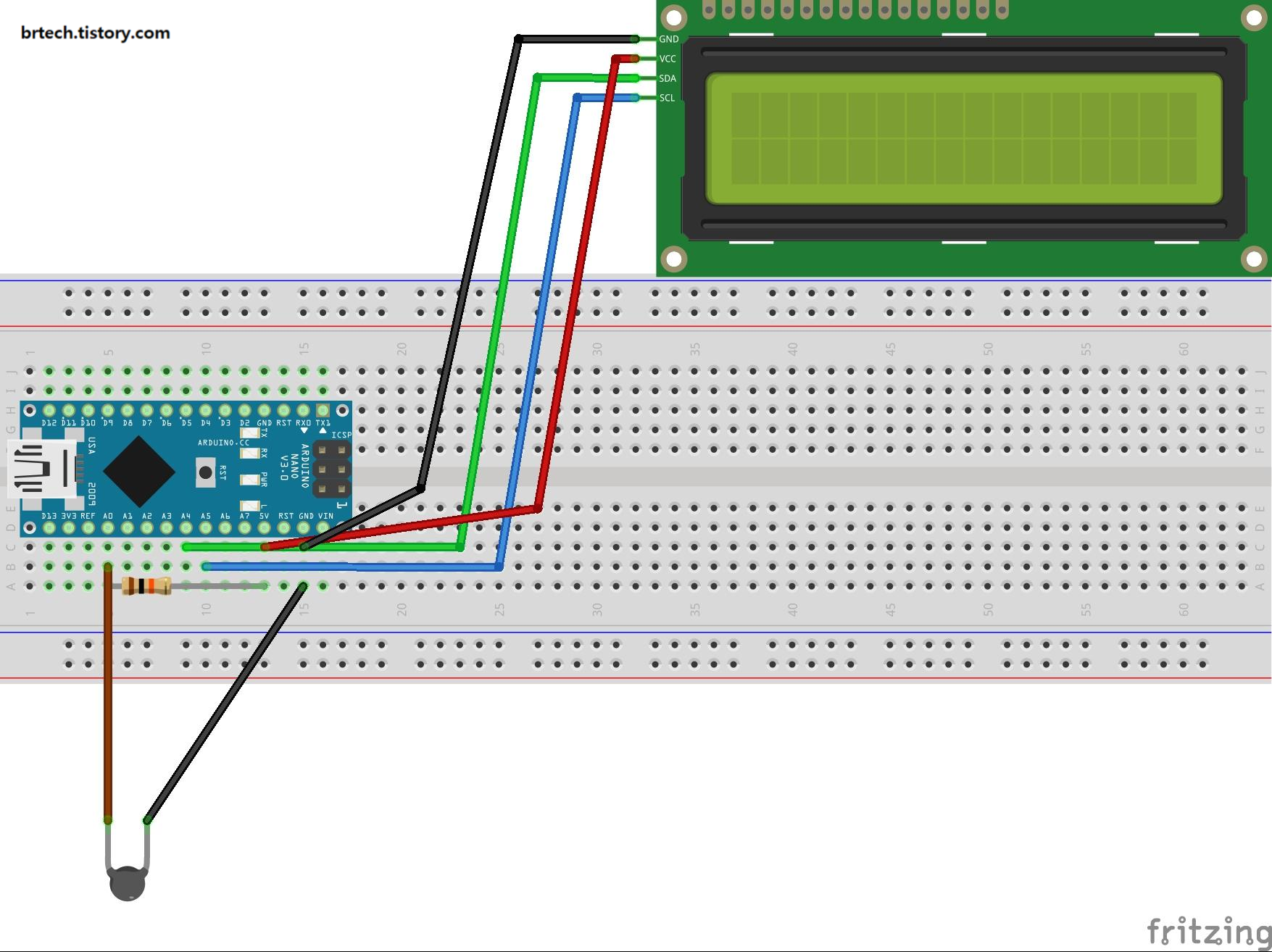

아두이노 나노에 i2c LCD 와 NTC thermisotr 를 연결한 회로도

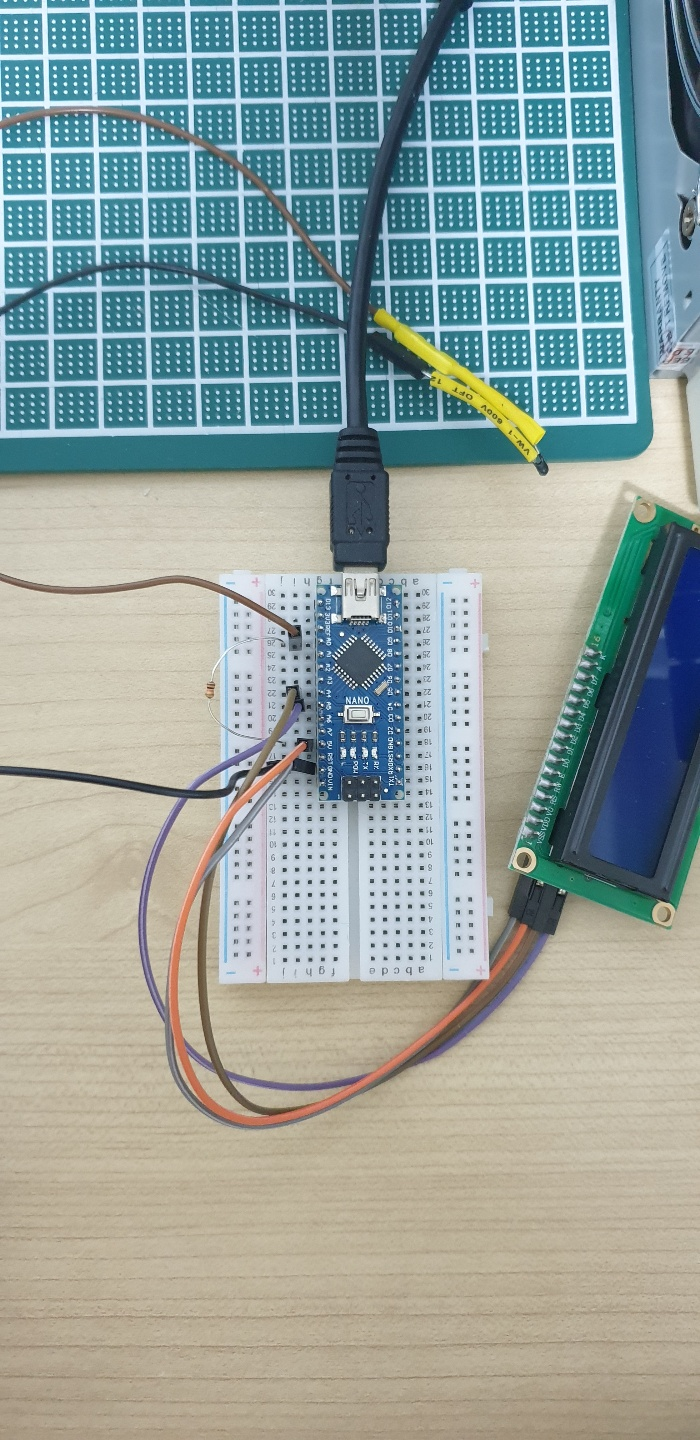

실제로 연결한 모습



소스는 다음과 같다.

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);  // set the LCD address to 0x27 for a 16 chars and 2 line display

#define RT0 10000   // Ω
#define B 3977      // K
#define VCC 5    //Supply voltage
#define R 10000  //R=10KΩ

float RT, VR, ln, TX, T0, VRT;

void setup()
{
  Serial.begin(9600);

  lcd.init();                      // initialize the lcd
  // Print a message to the LCD.
  lcd.backlight();
  lcd.print("");

  T0 = 25 + 273.15;
}


void loop()
{

  VRT = analogRead(A0);              //Acquisition analog value of VRT
  VRT = (5.00 / 1023.00) * VRT;      //Conversion to voltage
  VR = VCC - VRT;
  RT = VRT / (VR / R);               //Resistance of RT

  ln = log(RT / RT0);
  TX = (1 / ((ln / B) + (1 / T0))); //Temperature from thermistor

  TX = TX - 273.15;                 //Conversion to Celsius

  lcd.setCursor(0, 0);
  char pChrBuffer[50];
  lcd.printf("%s C", dtostrf(TX , 5, 2, pChrBuffer));


  Serial.print("Temperature:");
  Serial.print("\t");
  Serial.print(TX);
  Serial.print("C\t\t");
  Serial.print(TX + 273.15);        //Conversion to Kelvin
  Serial.print("K\t\t");
  Serial.print((TX * 1.8) + 32);    //Conversion to Fahrenheit
  Serial.println("F");
  delay(500);


}

char * dtostrf(double __val, signed char __width, unsigned char __prec, char * __s);



printf 에 %.2f 기능이 없어 dtostrf 함수를 사용했다.

%f 를 사용하면 ? 가 나온다.

arduino 에서 printf 사용하려면?

아두이노 printf() 사용하기

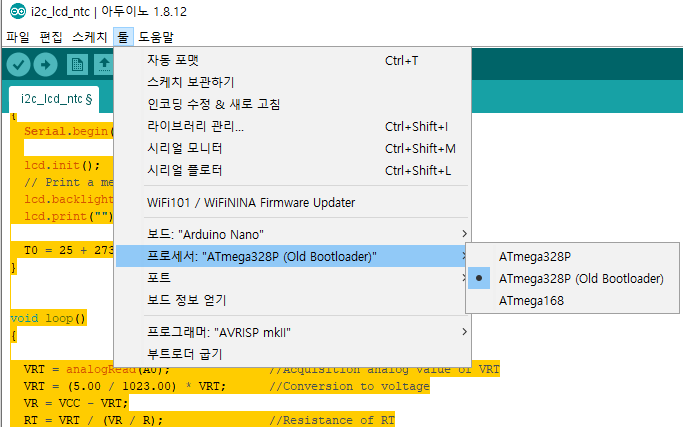

아두이노에 보드 셋팅을 다음과 같이 하고, 보드에 업로드를 해보자.



업로드 후, 시리얼 모니터와 LCD 창에 온도가 잘 나온다면 성공이다.

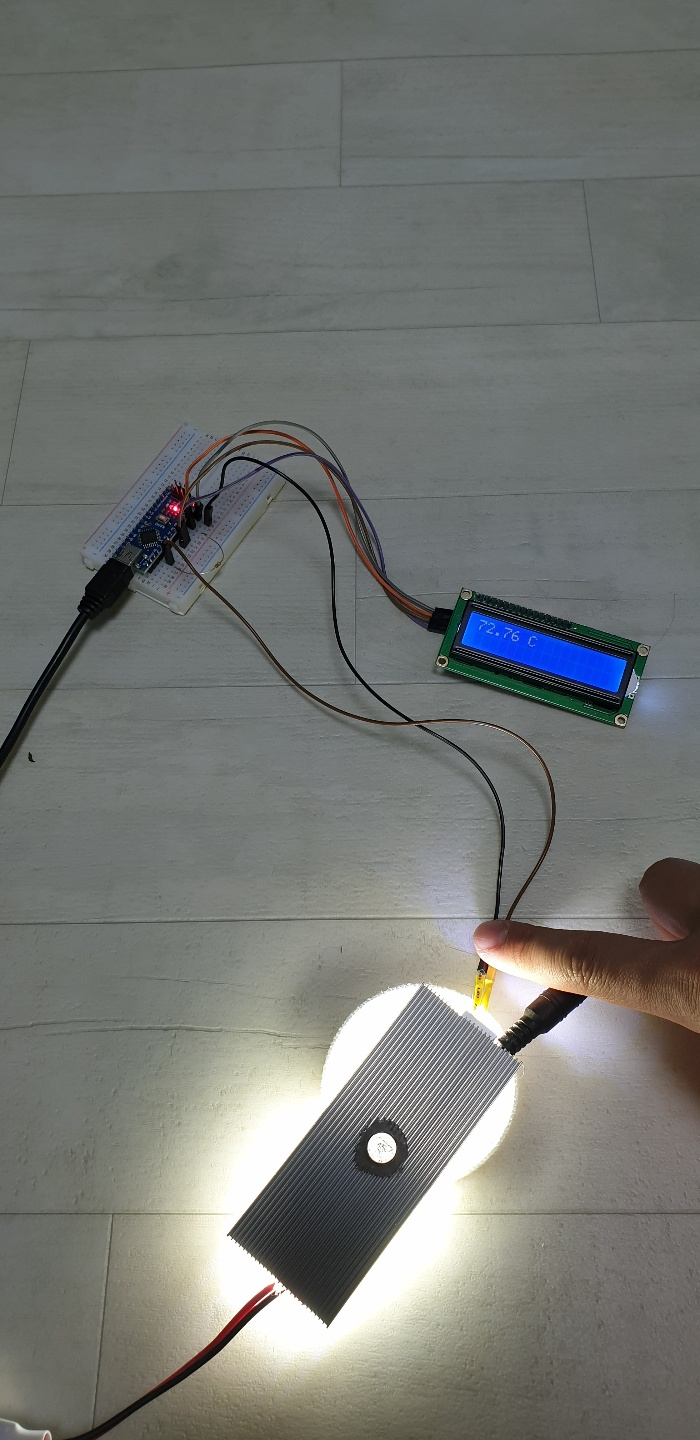

보드에 업로드 후 LED의 온도를 측정하는중
