RaspberryPi Pico - Memory Game

메모리게임 기기



집에서 딸아이가 가지고 놀던 메모리 게임기가 고장이 나버렸다.

얼마 되지 않는 게임기지만

무료한 일상에 아이들에게 신선한 재미를 주고자 직접 만들어주기로 했다.

오랜만에 부품함을 뒤적뒤적하며 마이크로보드와 필요한 부품들을 꺼내들었다.

LED를 보관시에 스펙을 기록하지 않았더니 불용이 되버렸다.
디바이스 마트에 가서 오랜만에 장도보고..

그중 좋은 아이템 발견!

매번 GPIO 그림을 띄워두고 만들기를 했는데,  꿀템 발견!

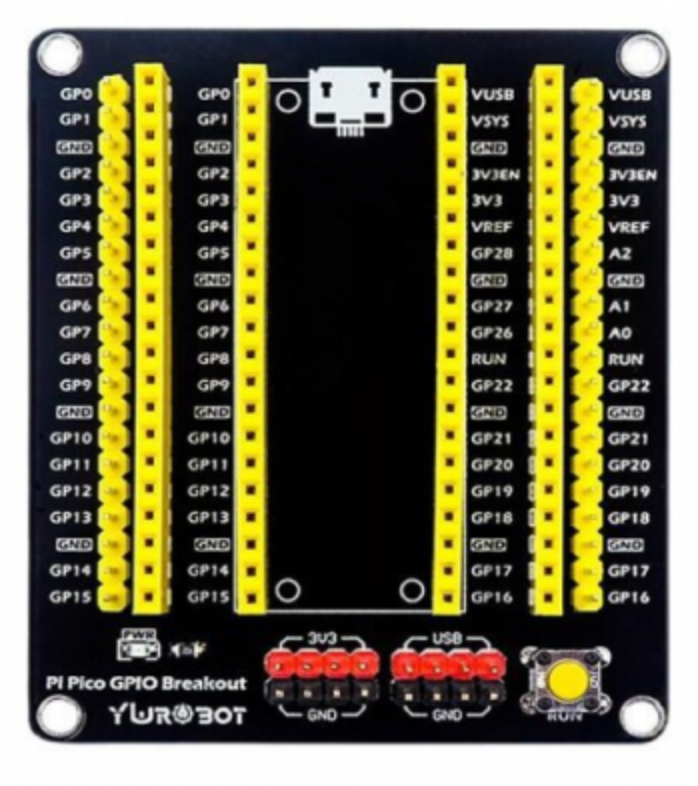

PICO GPIO 확장보드

넘나 편하다.. ㅠ 빵판에 안꽂아도 된다





- 부품 목록  -

1. 라즈베리파이 피코
2. 5V LED 5개
3. 47옴 저항 5개
4. 스위치 5개
5. 부저 1개

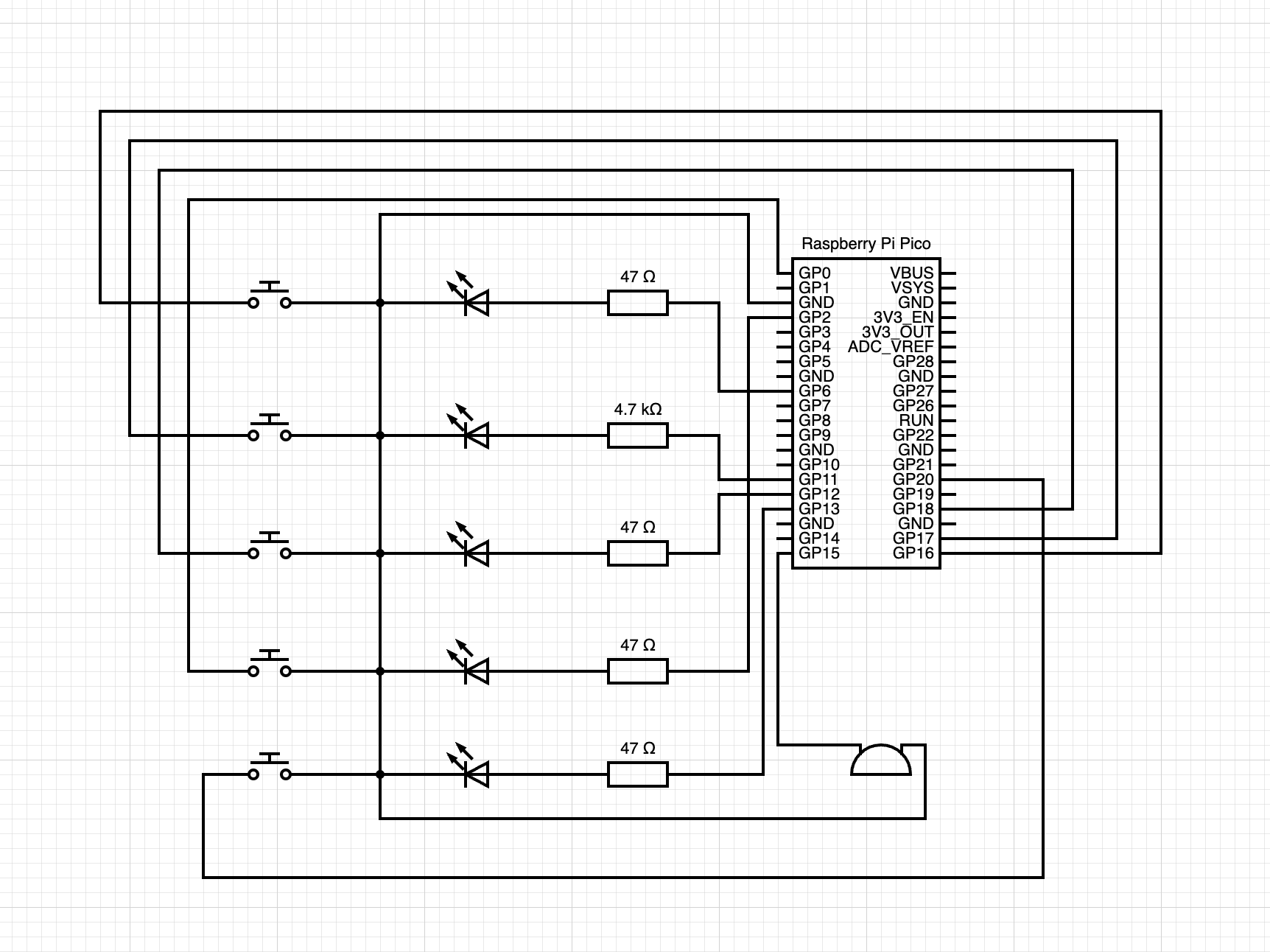

회로도는 위와 같다.

접점 불량때문에 핀을 여러번 바꿔 끼우면서 뒤죽박죽이다.

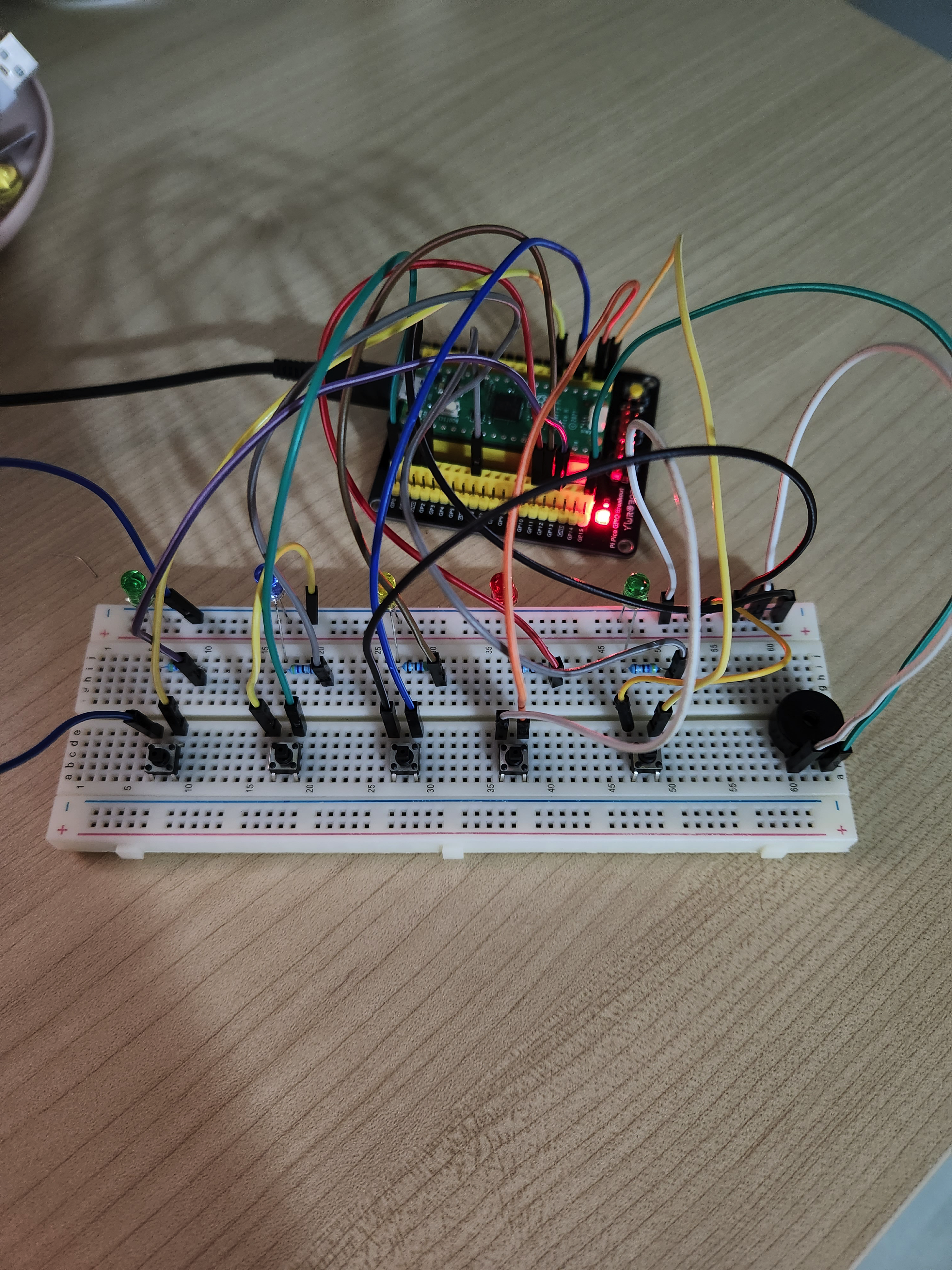

회로도대로 연결을 하면 위와 같은 모습이고,

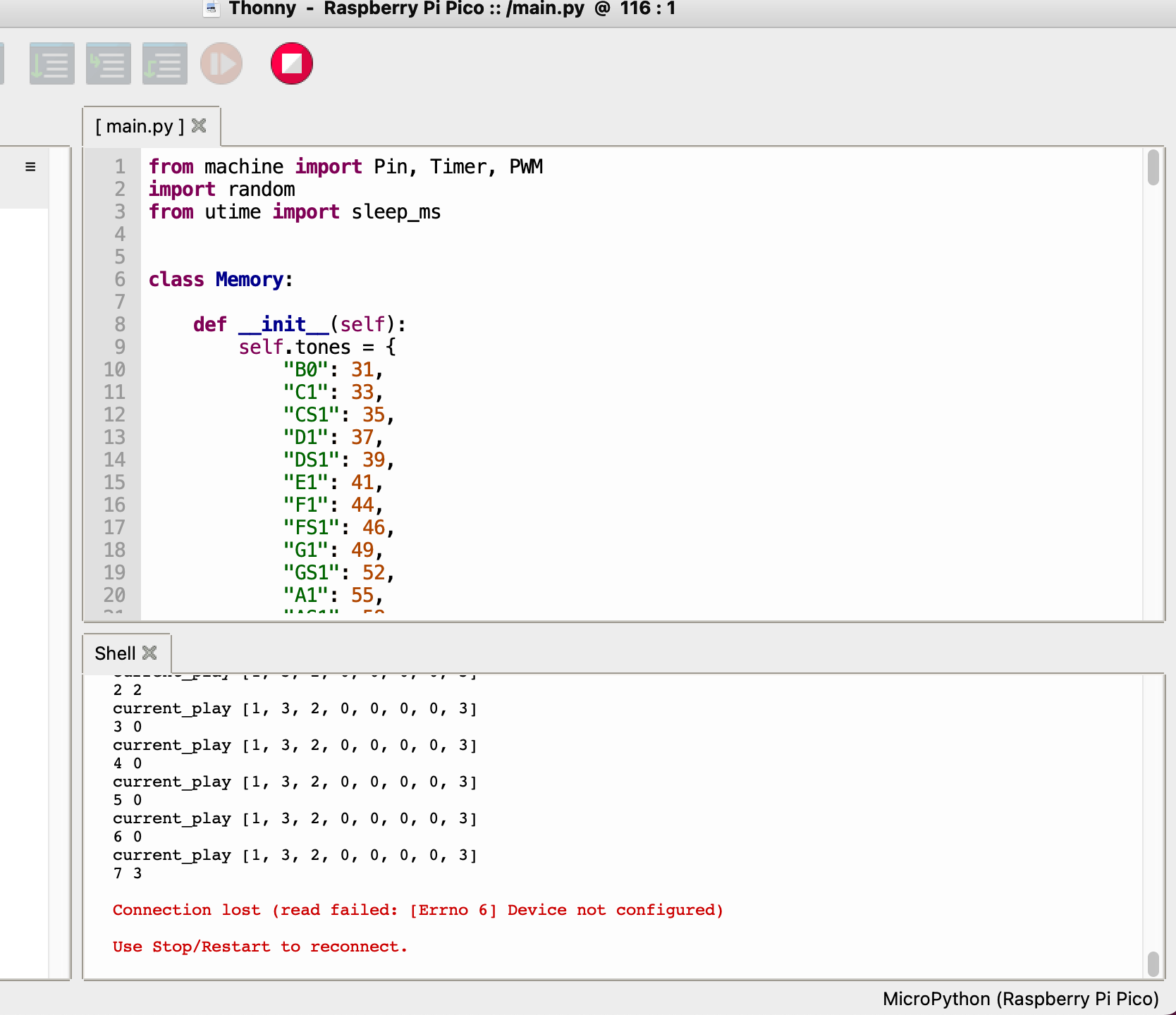

열심히 코딩을 하고.. 실행을 하면

https://www.youtube.com/shorts/oQJrQ94ajY8

완성이다!



코드가 필요하면 광고 눌러주시고 댓글로 메일 주소 남겨주세요 :)
